لماذا تسبب راتنجات البولي فينيل كلورايد (PVC) والمواد المعاد تدويرها ظاهرة «التنقُّط» على سطح المنتجات؟

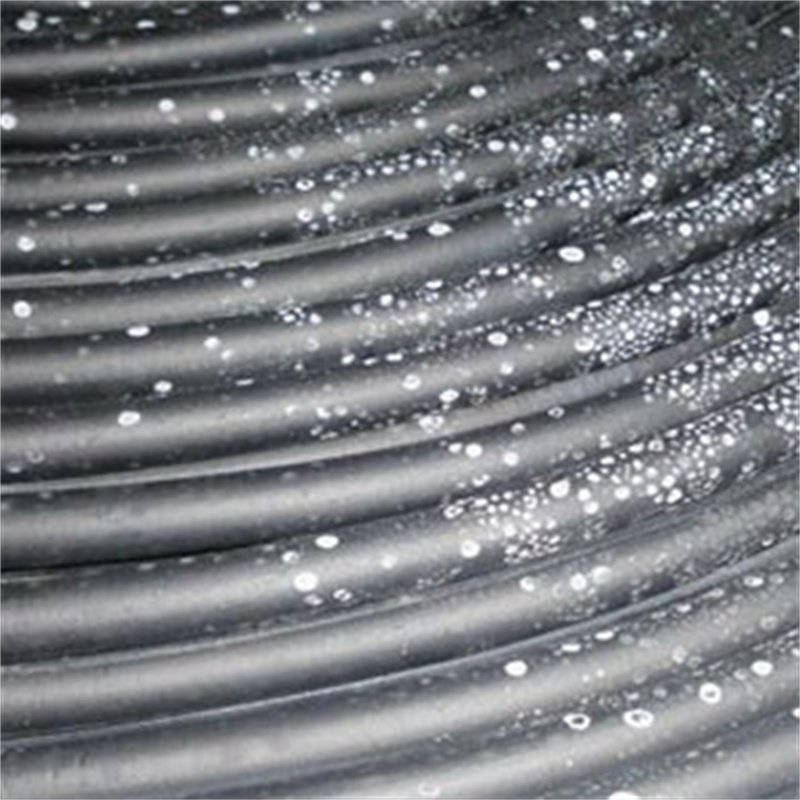

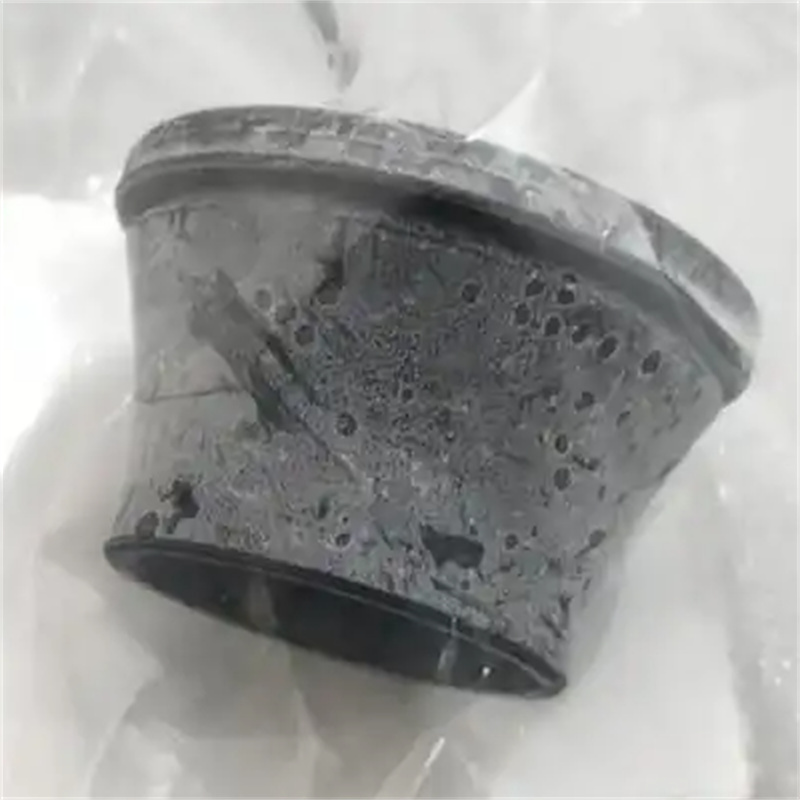

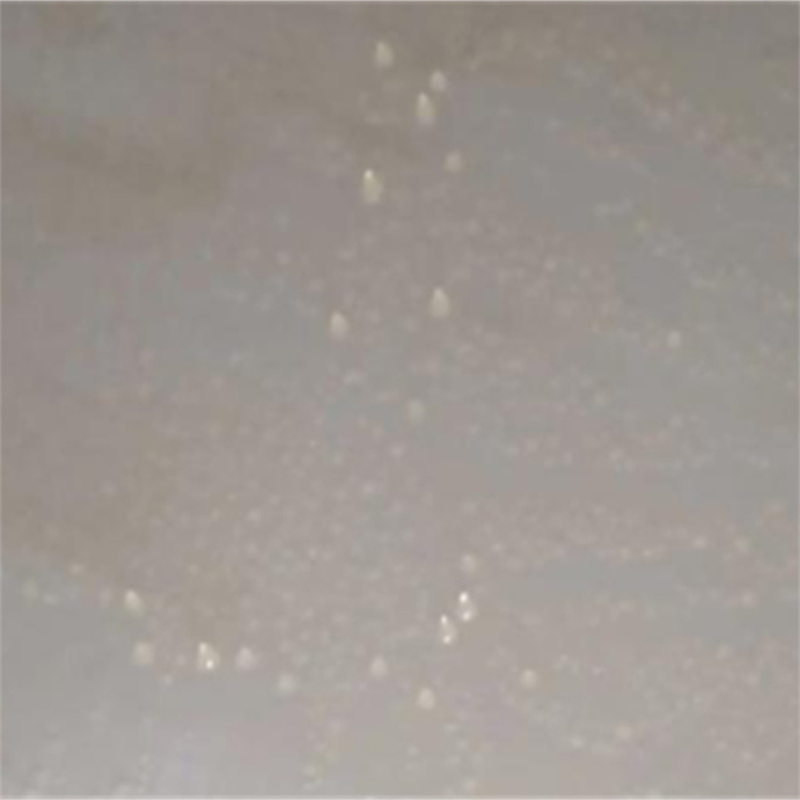

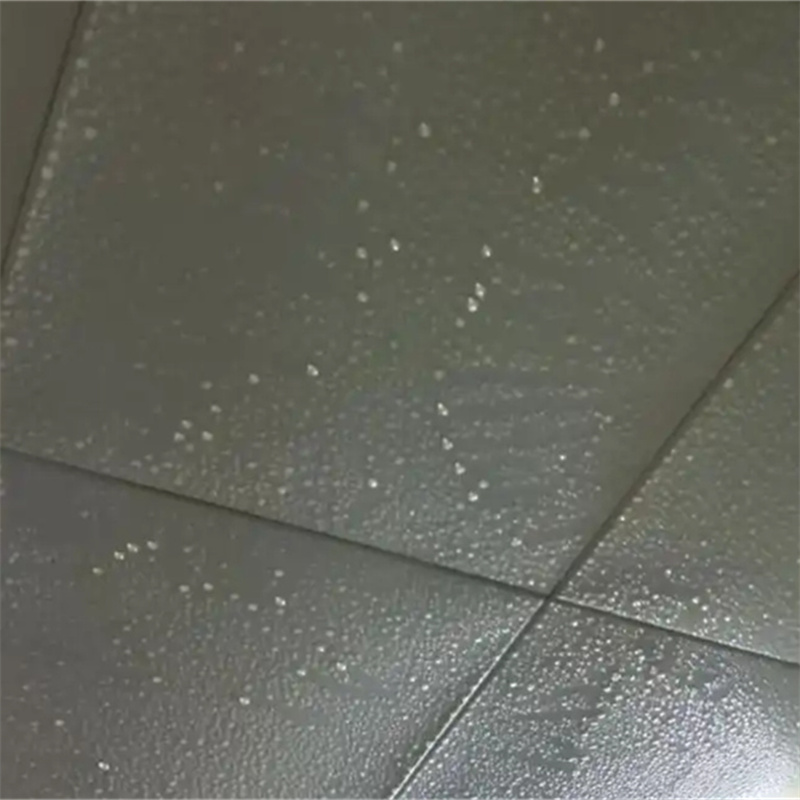

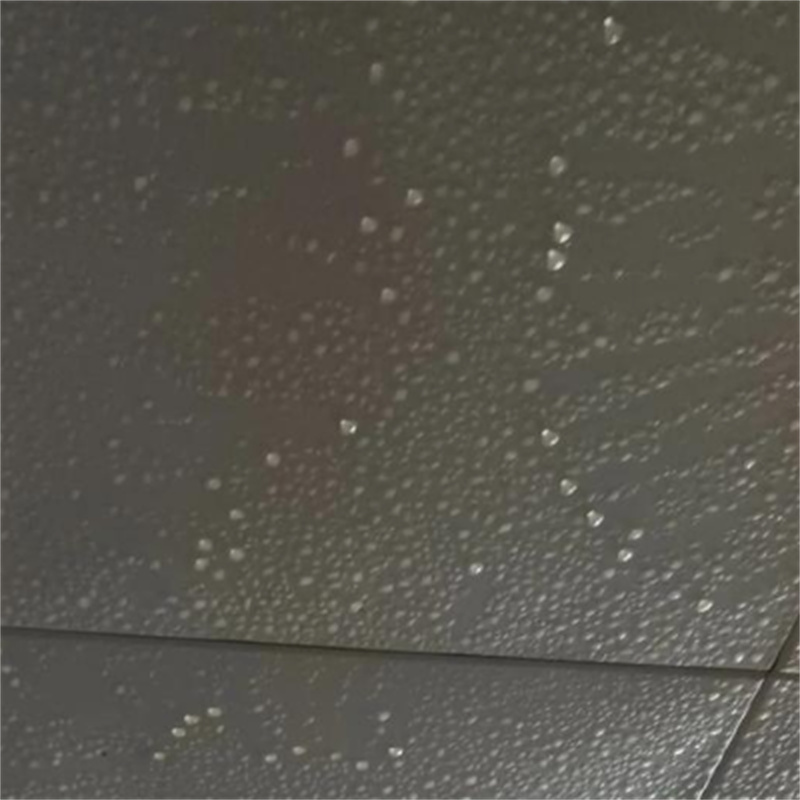

أثناء معالجة وتصنيع منتجات البولي فينيل كلورايد (PVC)، يواجه العديد من العملاء مشكلةً مُربكةً ومُزعجةً بشكلٍ متكرر: فعند إنتاج منتجات البولي فينيل كلورايد مثل الملامح البارزة (Profiles)، والأنابيب (Pipes)، ولوحات الرغوة (Foam Boards)، أو الألواح (Sheets)، تظهر أحيانًا ظواهر واضحة تشبه «التنقيط» أو «تسرب الماء» على سطح المنتجات النهائية. بل إن بعض العملاء يذكرون أنه حتى بعد استخدامهم لمجففات الهواء (Dehumidifiers) خصيصًا لتجفيف المواد الخام مسبقًا، والتحكم بدقة في محتوى الرطوبة في راتنج البولي فينيل كلورايد والمواد المساعدة، لا يزال سطح المنتجات المُصنَّعة يشعر باللزوجة والرطوبة، أو حتى تظهر عليه قطرات ماء صغيرة واضحة، مما يؤثر تأثيرًا بالغًا على نعومة السطح وجودة المظهر والأداء العام للمنتج. وفي الحالات الشديدة، قد يؤدي ذلك حتى إلى رفض المنتجات كليًّا، ما يرفع تكاليف الإنتاج ويؤثر سلبًا على جدول التسليم.

في الواقع، إن ظاهرة «التنقّط» هذه التي تحدث على سطح منتجات البولي فينيل كلورايد (PVC) أثناء التصنيع أو الاستخدام ليست «تسرب ماء» حقيقيًّا بالمعنى التقليدي، ولا تنتج في معظم الحالات عن جفاف غير كافٍ للمواد الخام. بل هي مشكلة سطحية شائعة في معالجة البولي فينيل كلورايد (PVC)، وتُعرف في القطاع الصناعي باسم ظاهرة الترسيب , ظاهرة التكثّف  أو ظاهرة تبلّل سطح المنتج . وترتبط هذه الظاهرة ليس فقط بتقنية التصنيع، بل أيضًا ارتباطًا وثيقًا بنوع المواد الخام، وتناسق العوامل المساعدة المستخدمة، والظروف البيئية السائدة أثناء الإنتاج. وغالبًا ما تظهر هذه الظاهرة أثناء عملية معالجة راتنج البولي فينيل كلورايد (PVC)، وبخاصة عند استخدام مواد PVC معاد تدويرها (مواد معاد تدويرها)، نظرًا لأن تركيب المواد المعاد تدويرها يكون أكثر تعقيدًا، ما يجعل احتمال حدوث هذه المشكلة أكبر.

يوجد لدى العديد من العملاء سوء فهمٍ بشأن هذه الظاهرة، إذ يعتقدون أنها ناتجةٌ فقط عن ارتفاع محتوى الرطوبة في المواد الخام، ولذلك يركّزون فقط على تحسين عملية تجفيف المواد الخام، ويتجاهلون الأسباب المحتملة الأخرى، مما يؤدي إلى عدم حل المشكلة جذريًّا. ولمساعدة العملاء على الفهم الشامل لهذه المشكلة المزعجة وحلّها بشكلٍ فعّال، وتجنب الخسائر غير الضرورية، وتحسين جودة المنتج وكفاءة الإنتاج، سنقوم بتحليلٍ تفصيليٍّ للأسباب المحتملة لظاهرة «التنقّط» على سطح منتجات البولي فينيل كلوريد (PVC) أدناه، وتحديد العوامل الرئيسية المؤثرة في هذه الظاهرة، وذلك لتوفير حلولٍ مستهدفةٍ للعملاء.

· مشاكل تتعلّق راتنج PVC نفسه

① مواد ذات وزن جزيئي منخفض متبقية

المونومرات غير المتفاعلة (VCM) ، أو أوليغومرات أو الملمينات المتبقية في عملية إنتاج رزين البيفك سوف تنتقل إلى سطح المنتج أثناء المعالجة عالية درجة الحرارة أو الاستخدام الطويل الأجل ، وتشكل هبات زيتية (مماثلة لل

كيفية حلها: اختيار الراتنج من البوليسيك عالي النقاء (مثل الراتنج المتعلق ، مع بقايا VCM < 1ppm)

② استقرار حراري غير كافٍ

إن PVC عرضة للتحلل أثناء المعالجة ، مما يولد غاز HCL. إذا لم يتم إضافة مُثبتات حرارة كافية (مثل مُثبتات ملح الرصاص الشائعة أو مُثبتات الكالسيوم والزنك) ، يمكن لمنتجات التحلل أن تتجمع بسهولة مع الماء لتشكيل قطرات حمضية.

كيفية حلها:  زيادة الجرعة المناسبة للمثبت الحراري أو تركيب أكثر كفاءة.

· العيوب الجوهرية للمواد المعاد تدويرها

① شوائب ومنتجات تحلل

تحتوي المواد المعاد تدويرها على إضافات ناتجة عن النفايات (مثل المطيّبات المتآكلة)، أو مواد حشوية (كربونات الكالسيوم)، أو ملوثات (بقع الزيت، الغبار، إلخ)، والتي يسهل انفصالها أثناء المعالجة الثانوية.

كيفية حلها:  نظّف المواد المعاد تدويرها بدقة وأضف مواد ماصة (مثل الفحم النشط) لإزالة الشوائب.

② انكسار في سلاسل الجزيئات

تؤدي عمليات المعالجة المتعددة إلى تحلل سلاسل جزيئات كلوريد البوليفينيل (PVC)، ما يولّد كمّاً أكبر من المواد ذات الوزن الجزيئي المنخفض ويسرع من معدل الهجرة.

كيفية حلها: حدّد نسبة المواد المعاد تدويرها المُضافَة، وعَزِّز في الوقت نفسه باستخدام عوامل تقوية (مثل CPE).

· عوامل تتعلّق بالتركيبة والعملية التصنيعية

① وجود مُليِّنٍ بكمية زائدة أو هجرته

تتصف مطيّبات الفثالات (مثل DOP) بالميل إلى الانفصال، وبخاصة في البيئات شديدة الحرارة والرطوبة، حيث تظهر على السطح ظاهرة «التعرق».

كيفية حلها:  استبدِل بمطيّبات ذات وزن جزيئي مرتفع أو مطيّبات قائمة على البوليستر.

②عدم توازن المادة التشحيمية

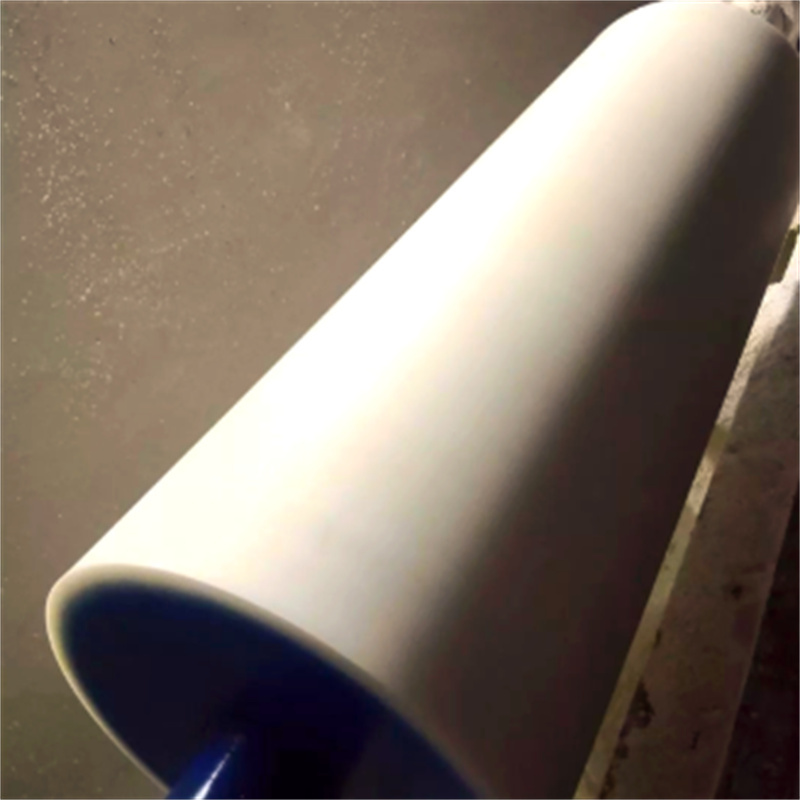

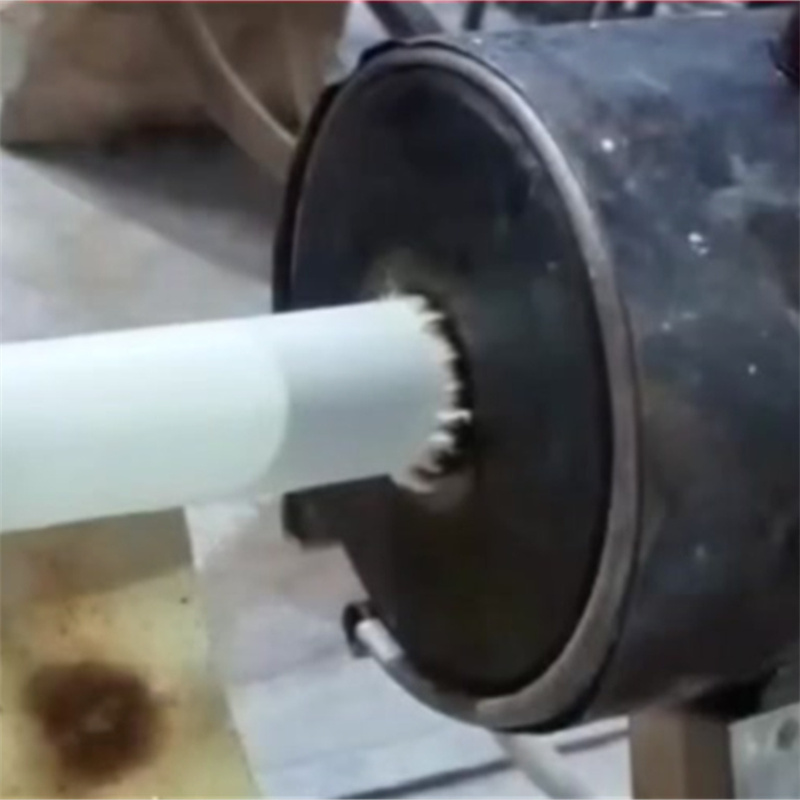

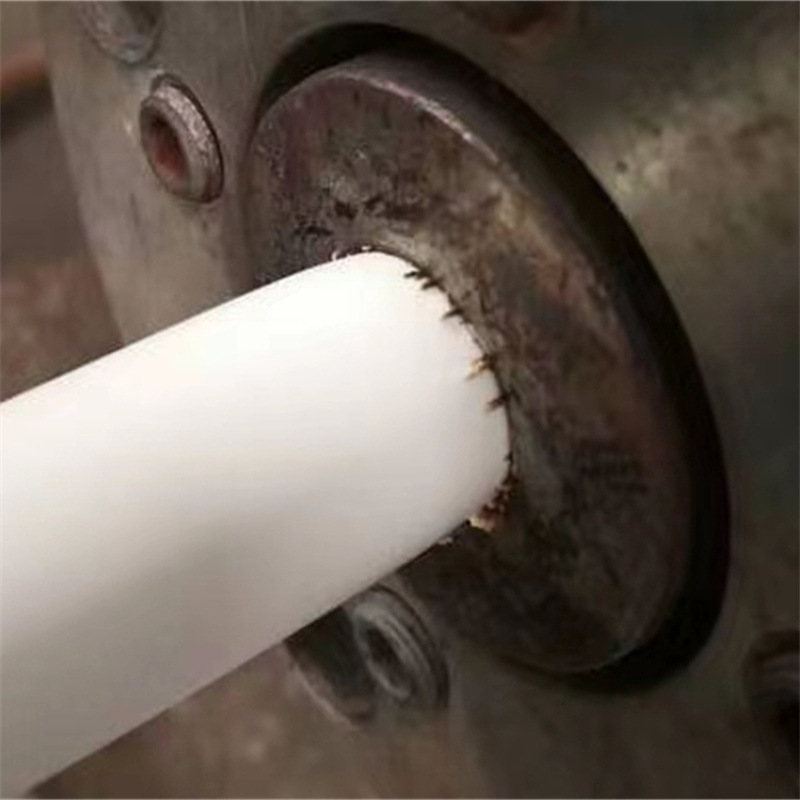

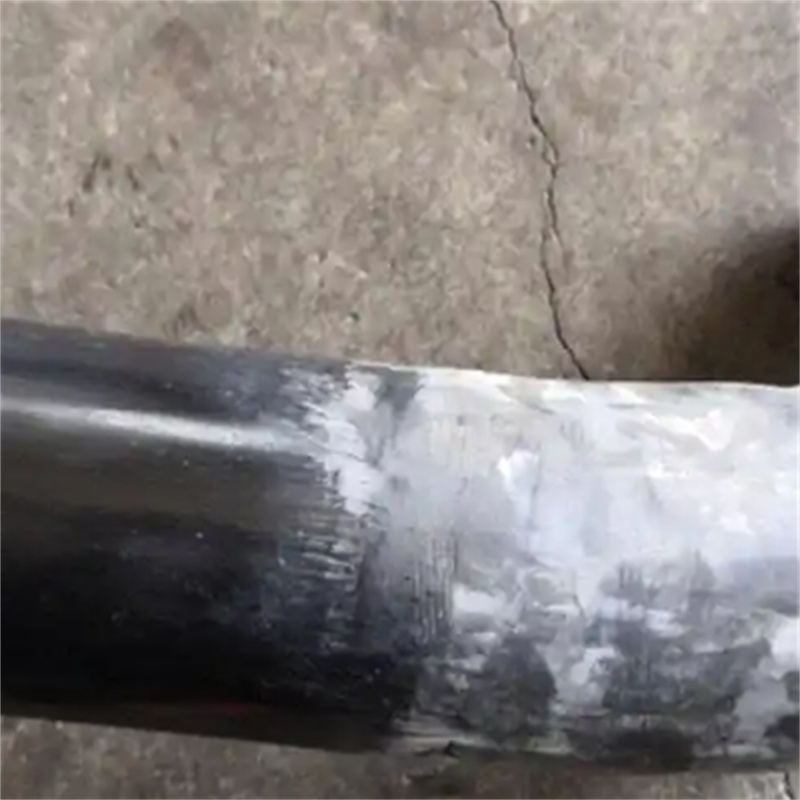

المواد التشحيمية الخارجية الزائدة (مثل شمع البولي إيثيلين) ستترسب، مُشكِّلةً مسحوقًا أبيض أو قطرات زيتية.

كيفية حلها: تحسين نظام التشحيم (نسبة التشحيم الداخلي إلى الخارجي)، مثل مزج شمع البولي إيثيلين المؤكسد (OPE wax).

③درجة حرارة المعالجة مرتفعة جدًا

عندما تتجاوز درجة الحرارة ١٩٠°م، يزداد تحلل مادة البولي فينيل كلورايد (PVC) بشكل ملحوظ، وتتكثف المواد المتطايرة وتلتصق بالسطح.

كيفية حلها:  التحكم في درجة حرارة البثق/الحقن (١٦٠–١٨٠°م)، واستخدام عوامل التوسّع منخفضة الحرارة (مثل عوامل التوسّع NC).

·العوامل البيئية

①تأثير الرطوبة

تمتص منتجات PVC الرطوبة في البيئات الرطبة، وقد تتسرب المياه من المضافات (مثل CaCO3) بعد امتصاصها للرطوبة.

كيفية حلها:  إضافة مادة مجففة أو معالجة سطحية بواسطة طلاء.

②التبريد الناتج عن فرق درجات الحرارة

عندما تتعرَّض المنتجات لبيئات باردة وحارة بالتناوب (مثل التغليف المبرَّد)، يُخطَأ في اعتبار ماء التكثيف المتراكم على السطح ظاهرة «التنقُّط».

كيفية حلها: تحسين نفاذية العبوة للهواء أو استخدام صيغة مقاومة للتكثيف.

يمكن تقليل ظاهرة «التنقُّط» في منتجات البولي كلوريد الفينيل (PVC) بشكل فعّال من خلال فحص راتنج PVC والمواد المعاد تدويرها والصيغ المستخدمة والعوامل البيئية بشكل منهجي.
